Блок учета БУКН наружного исполнения представляет собой сварную металлоконструкцию – жесткую раму, на которой размещено оборудование БУКН.

Система измерения БУКН контейнерного исполнения представляет собой сварную металлоконструкцию – блок из металлических панелей с теплоизоляцией, внутри которого размещено оборудование системы измерения количества сырой нефти (СИКНС).

Технологический процесс измерения количества нефти осуществляется следующим образом. Газожидкостная смесь поступает в блок БУКН, которая состоит из фильтра-сепаратора 7 (см. рисунок 8), уровнемера 2. Подача газожидкостной смеси в корпус фильтра-сепаратора 7 происходит через тангенциальный входной коллектор, вследствие чего в корпусе фильтра-сепаратора 7 создается закрученный по спирали поток.

Центробежная сила отбрасывает жидкость к стенке корпуса фильтра-сепаратора, а пузырьки свободного нефтяного газа ближе к его оси. Выталкивающая сила поднимает газовые пузырьки вверх. Жидкость поступает в нижнюю часть фильтра-сепаратора, которая предназначена для дальнейшей сепарации свободного и растворенного нефтяного газа от сырой нефти и регулирования уровня газожидкостной смеси в сепарационной емкости. Уровень жидкости в фильтре-сепараторе 7 отслеживается уровнемером 2.

Жидкая фаза из фильтра-сепаратора 7 по жидкостному трубопроводу поступает в расходомер массовый 1, измеряющий массу жидкости. В коллекторе на выходе БУКН жидкая и газовая фазы объединяются в один поток.

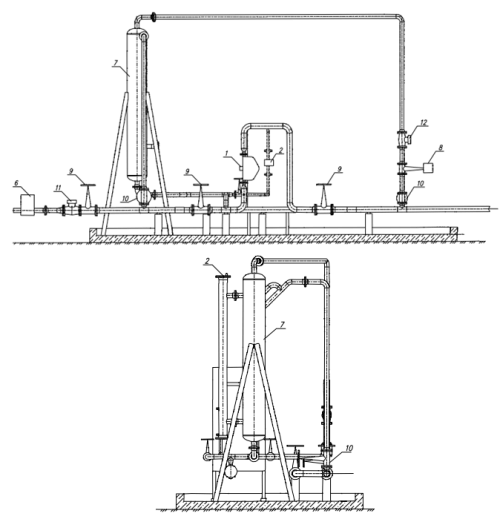

1 – расходомер массовый Promass 40E; 2 – уровнемер с направленными микроволнами Vegaflex 61; 3 – датчик давления Метран-55-ДИ; 4 – термопреобразователь ТСМУ-205; 5 – влагомер сырой нефти ВСН-ПИК; 6 – автоматический пробоотборник Порт-6; 7 – фильтр-сепаратор ФО-400; 8 – регулирующая задвижка клиновая ЗКЛ2-100-40 с электроприводом AUMA SARMEx 07.1; 9 – задвижка клиновая ЗКЛ2-100-40; 10 – задвижка клиновая ЗКЛ2-80-40; 11 – клапан обратный поворотный КОП 100-40; 12 – клапан обратный поворотный КОП 80-40.

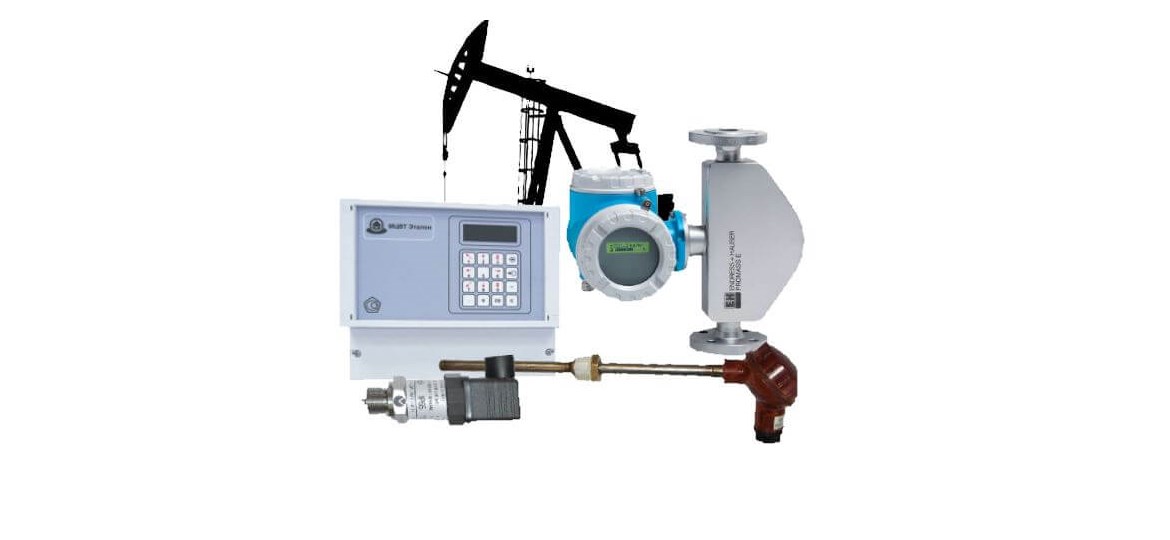

Состав оборудования и средств измерений, входящих в автоматизированную систему измерения:

– расходомер массовый Promass 40E – для измерения количества нефти, нефтяной эмульсии.
– уровнемер с направленными микроволнами Vegaflex 61 – для непрерывного измерения уровня жидкости в фильтре-сепараторе.
– датчик абсолютного давления Метран-55-ДИ – для измерения давления среды.
– термопреобразователь с унифицированным выходным сигналом Элемер ТСМУ-205 – для измерения температуры среды.
– влагомер сырой нефти ВСН-ПИК – для измерения содержания воды в среде.
– вычислитель многоцелевой МЦВТ-Эталон.

Блок технологический учета количества нефти изготавливается в следующих исполнениях:

наружной установки (монтаж на жесткой раме):

– БУКН-18-Р  –  с массомером, измеряющим нефть и нефтяную эмульсию количеством до 18 т/ч;

– БУКН-45-Р  –  с массомером, измеряющим до 45 т/ч;

– БУКН-70-Р  –  с СИ массы, измеряющим до 70 т/ч;

– БУКН-180-Р  – с массомером, измеряющим нефть количеством до 180 т/ч;

– БУКН-350-Р  –  с массомером, измеряющим  до 350 т/ч;

– БУКН-800-Р  –  с массомером, измеряющим  до 800 т/ч;

контейнерного исполнения:

– БУКН-18-К  с массомером, измеряющим  до 18 т/ч;

– БУКН-45-К  с массомером, измеряющим рабочую среду количеством до 45 т/ч;

– БУКН-70-К с массомером, измеряющим нефтяную эмульсию количеством до 70 т/ч;

– БУКН-180-К с массомером, измеряющим продукты количеством до 180 т/ч;

– БУКН-350-К  с массомером, измеряющим до 350 т/ч;

– БУКН-800-К  с массомером, измеряющим эмульсию количеством до 800 т/ч.

Система учета сырой нефти может комплектоваться влагомером для контроля степени обводненности измеряемой среды. Наличие влагомера в маркировке обозначается буквой «В».
БУКН может комплектоваться автоматическим пробоотборником. Наличие автоматического пробоотборника в маркировке обозначается буквой «П».

Блок учета изготавливается в климатическом исполнении У категории 1 ГОСТ 15150.
Блоки учета предназначены для эксплуатации в районах с умеренным и холодным климатом при температуре наружного воздуха от + 35 °С до -40 °С.

Все метрологические и технические характеристики измерительного комплекса нефти (диапазоны измерения, погрешности, условия применения) ИВКГ-Эталон подробно указаны в описании типа на СИ.
