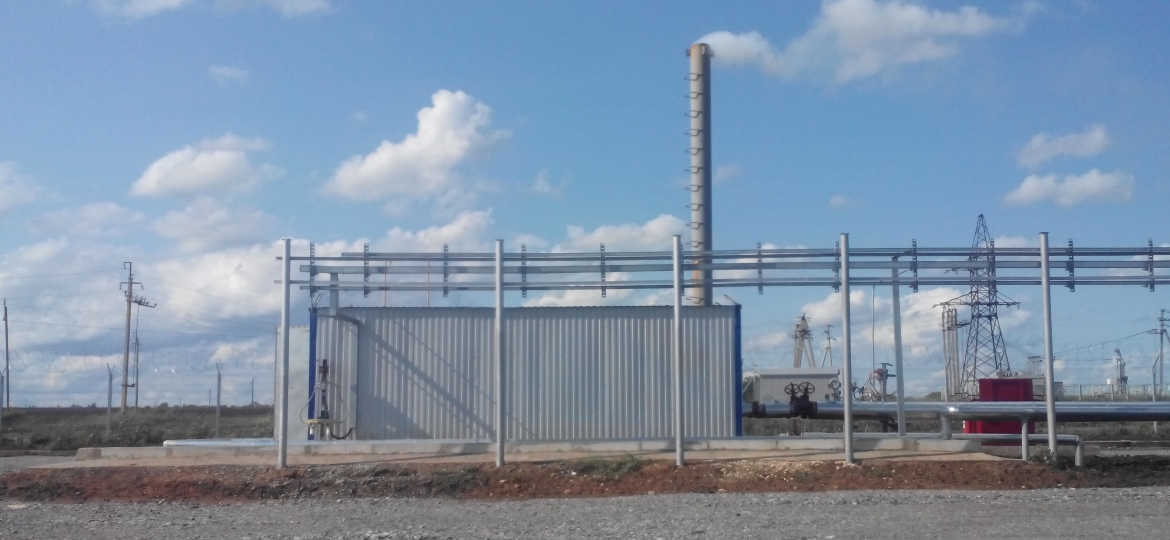

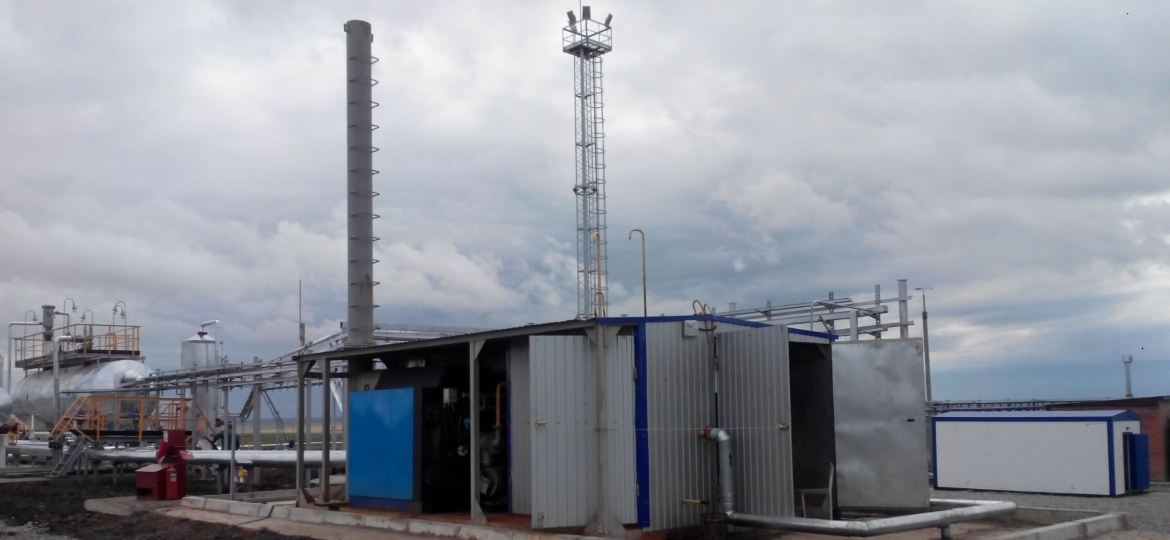

Путевой подогреватель ПБА предназначен для нагрева нефти и нефтяной эмульсии различной вязкости в технологических схемах подготовки углеводородов на промыслах, а также при их транспорте. В качестве топлива для  автоматического нагревателя используется природный или попутный нефтяной газ, возможно применение жидких горючих веществ.

Данная установка представляет собой автоматизированный путевой подогреватель нефти или печь подогрева нефтепродуктов в блочном исполнении, которая состоит из следующих частей: модулей теплогенерации и теплообмена, систем топливоподачи, автоматики и безопасности.

Физический принцип действия печей подогрева ПБА основан на передаче тепла через стенку нагреваемому  продукту от теплоносителя, нагреваемого до температуры 85 С за счет сжигания природного газа (ГОСТ 5542) низкого (IV категории) давления или попутного нефтяного газа (ГОСТ Р 51858-2002).

Технологический процесс нагрева осуществляется следующим образом.

Газ на установку отбирается из трубопровода, подается в блок подготовки топлива, где происходит его очистка. Далее, после очистки и понижения давления, газ поступает в газовую линию горелки, после чего поступает на автоматизированную основную горелку, затем сгорает в топке печи, при этом отдавая теплоту промежуточному теплоносителю. Продукты сгорания газа после охлаждения выводятся при помощи дымовой трубы из топки в атмосферу. Нагретый промежуточный теплоноситель подается в модуль теплообмена.

Нефть из промысловой сети через задвижку поступает в продуктовый змеевик модуля теплообмена, нагревается от промежуточного теплоносителя, после чего выводится из установки.

ПБА представляет собой единую конструкцию, состоящий из следующих частей, в которых размещено оборудование, обеспечивающее работу печи подогрева:

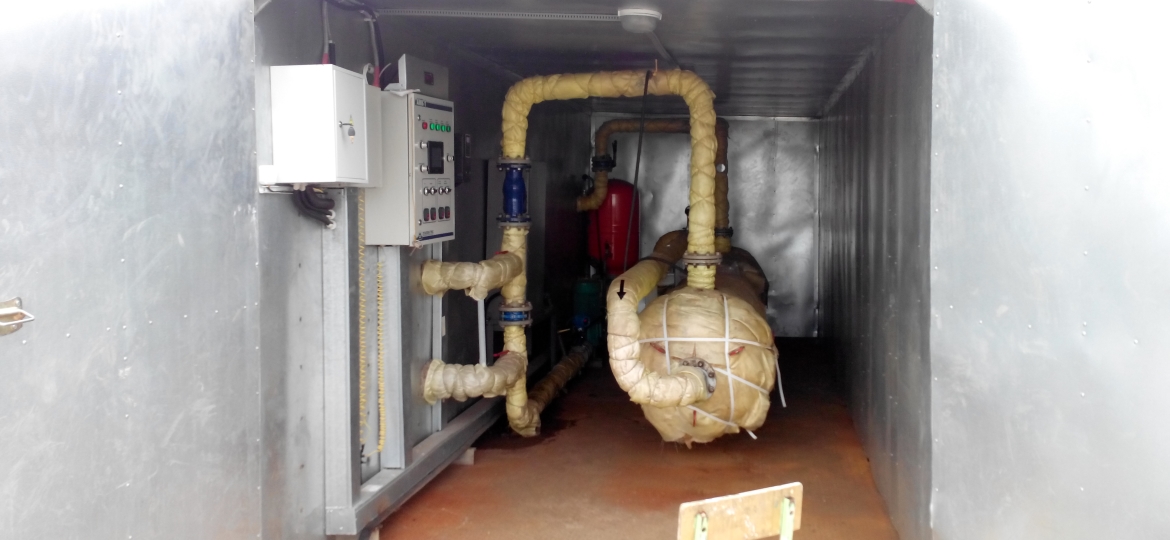

1. Модуль теплогенерации. В нем расположены котел с газовой горелкой ЭТ-ГГБА, система автоматики и безопасности АМК-1, приборы КИПиА, трубопроводы и трубопроводная арматура, насосы.
2. Модуль теплообмена. Здесь расположены теплообменные аппараты, в которых продукт, подлежащий нагреву, нагревается за счет тепла, отдаваемого продуктами сгорания через топку промежуточному теплоносителю.
3. Блок подготовки топлива (система топливоподачи). Топливный газ поступает в систему топливоподачи. Оборудование располагается в блок-боксе, примыкающему к корпусу подогревателя, и представляет собой: фильтр с манометрами и узлом слива конденсата, регулятор давления газа.
4. Система автоматики и безопасности. Устройство нагрева нефти оснащено средствами автоматизации, которые включают полевой КИП, систему автоматизации АМК-1, осуществляющую автоматический розжиг горелочных устройств с предварительной вентиляцией топочного пространства, отслеживание параметров технологического процесса, рабочую и аварийную сигнализацию с автоматической защитой при отклонении от нормы контролируемых параметров.
5. Металлоконструкции. Каждый элемент представляет собой теплоизолированную раму, на которой размещены торцевые и продольные стены толщиной 80 мм, а также теплоизолированная крыша.

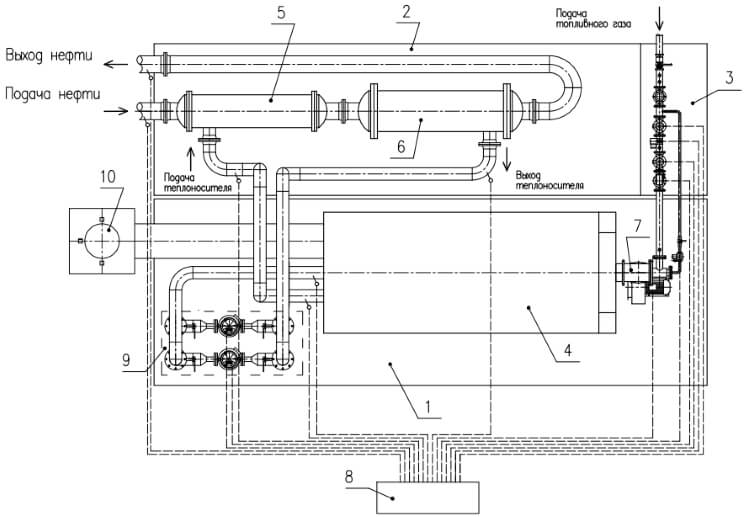

Схема расположения оборудования ПБА

Схема расположения оборудования ПБА
Схема расположения оборудования ПБА

1 – модуль теплогенерации; 2 – модуль теплообмена; 3 – блок подготовки топлива; 4 – теплогенератор (водогрейный котел); 5 – теплообменный аппарат; 6 – теплообменный аппарат; 7 – горелка газовая; 8 – шкаф автоматики; 9 – блок насосов; 10 – дымовая труба

Подогреватели типа ПБА с учетом комплектации с модулем теплогенерации изготавливаются следующих типов:
— ПБА-0,25; ПБА-0,5 с одним водогрейным котлом с номинальной теплопроизводительностью 0,25 МВт и 0,5 МВт соответственно, работающие на газовом топливе;
— ПБА-1; ПБА-2; ПБА-4 с одним или двумя котлами нагрева с суммарной номинальной теплопроизводительностью от 1,0 МВт до 4 МВт, работающими на газу.
