Фотодатчик сигнализирующий ФДС-01

Принцип работы основан на преобразовании потока ультрафиолетового излучения и выдачи сигнала (переключающиеся контакты реле, RS-485) наличия/отсутствия пламени основной горелки в схему защиты котла или технологической установки с целью перекрытия подачи топлива на горелочные устройства в случае отсутствия пламени.

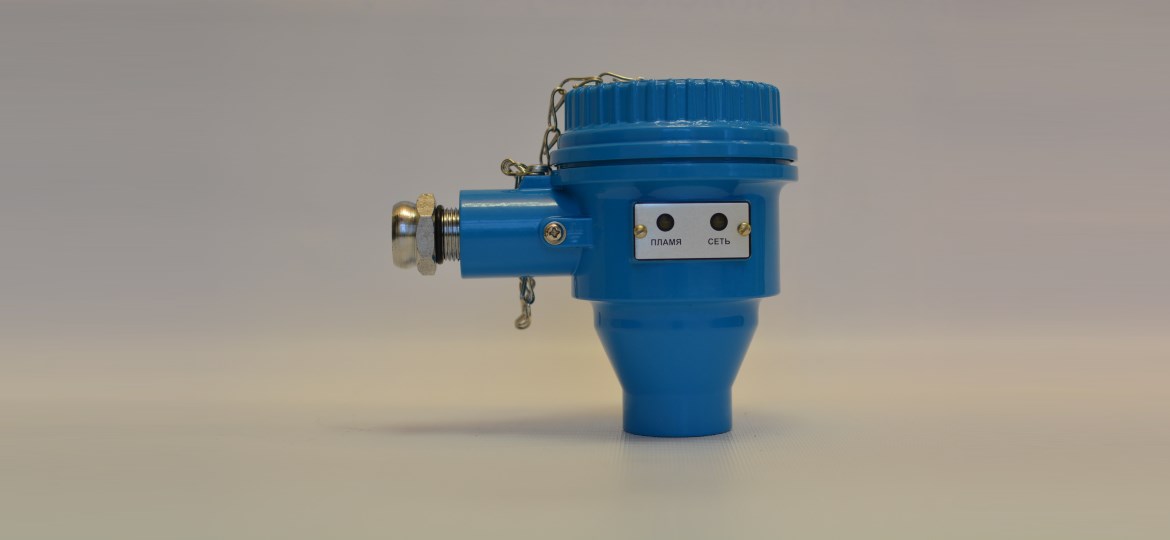

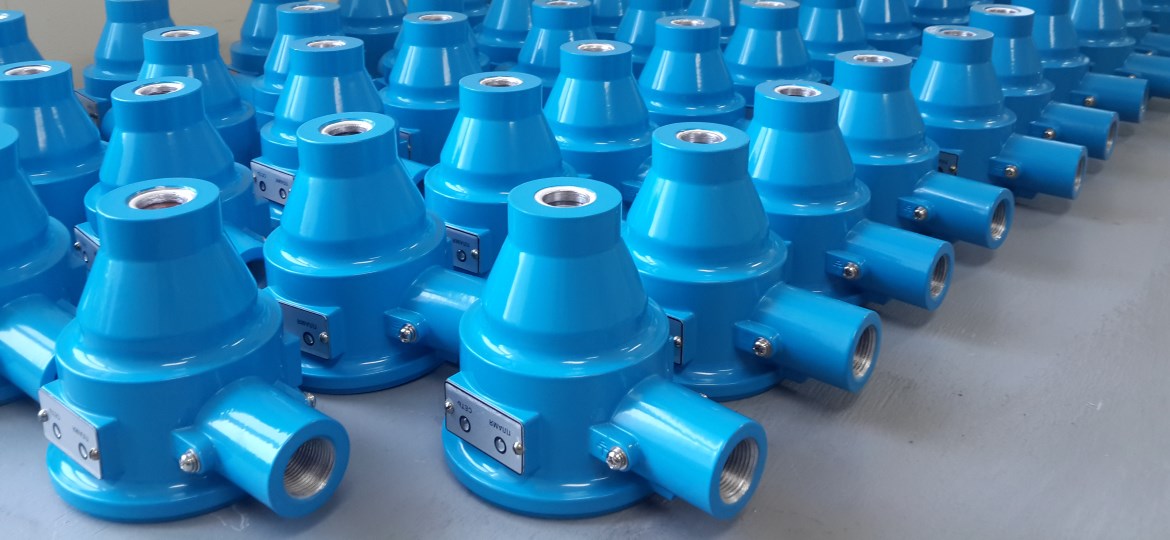

Фотодатчик сигнализирующий ФДС-01 выполнен в моноблочном исполнении в металлическом корпусе.

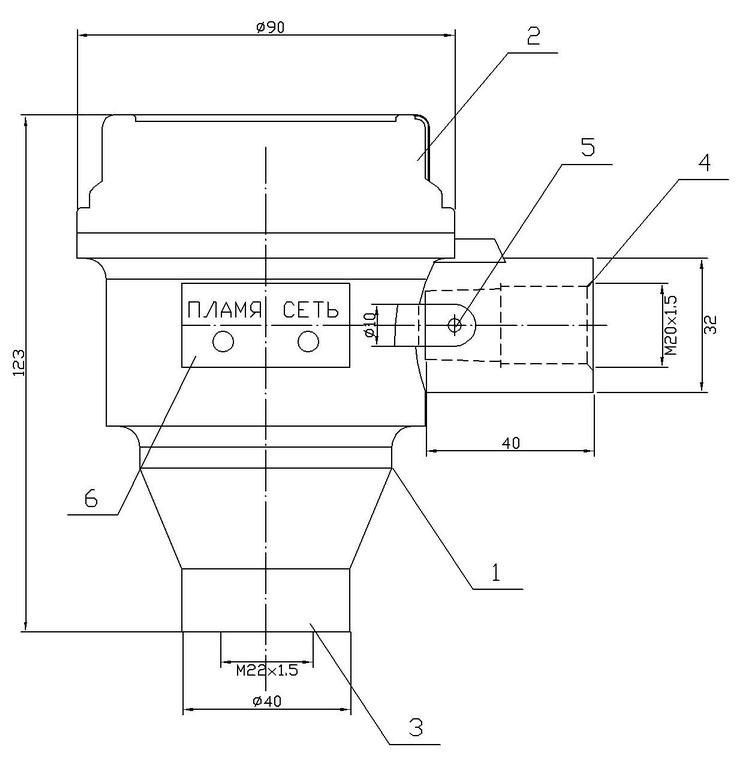

1 – корпус прибора; 2 – крышка; 3 – защитное окно; 4- кабельный ввод; 5 – винтовой зажим «Земля»; 6 – сигнальные светодиоды.

Фотодатчик ФДС-01 состоит из корпуса, фотоприемника, окна защитного, ввода кабельного, колодки клеммной, винтового зажима «Земля» на корпусе, светодиода сигнального, светодиода наличия питания, кнопки-регулятора «Чувствительность», 2-х DIP-переключателей изменения времени срабатывания. В качестве выходного устройства прибор имеет переключающуюся группу контактов реле и позволяет передавать информацию о наличии пламени по интерфейсу RS-485. В качестве чувствительного элемента используется сенсор ультрафиолетового излучения R2868 или аналог.

Для подключения внешних цепей внутри корпуса расположена клеммная колодка. Для регулировки чувствительности пламени предусмотрен регулятор «Чувствительность» в виде кнопки, расположенной на печатной плате. Уровень порога срабатывания отображается на светодиодной линейке зеленого цвета. Расположенная рядом светодиодная линейка красного цвета отображает текущую интенсивность пламени. Для изменения времени срабатывания датчика на входной ультрафиолетовый поток, необходимо менять положения DIP-переключателей.

Входной сигнал/Полный спектр излучения пламени горелки: Ультрафиолетовый спектр излучения пламени; ;
Выходной сигнал: Изолированные переключающиеся контакты реле;
Сигнализация о наличии контролируемого пламени: Светодиодный индикатор, контакты реле;
Электрическое сопротивление изоляции при температуре окружающей среды (20 +/-5) С, не менее МОм: 50;
Контрольное напряжение, В: 500;
Допустимая нагрузка на контакты выходного реле:
Номинальное напряжение, В: 220
Номинальная частота, Гц: 50
Номинальная сила тока, А, не более: 2

Напряжение питания, В: 24 +/-2,5 постоянного тока;
Потребляемый ток, А, не более: 0,1;
Температура окружающего воздуха, С: -40… +60
Климатическое исполнение: УХЛ1;
Степень защиты по ГОСТ 14254-96, не ниже: IP54;
Габаритные размеры, мм, не более: 150х130х90;
Масса, кг, не более: 1,3.
