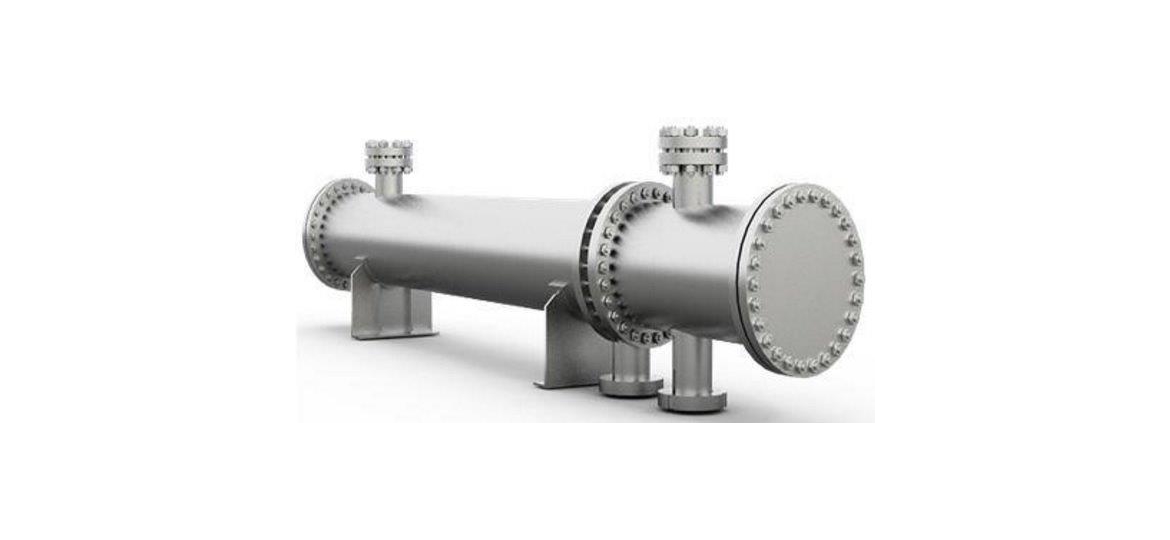

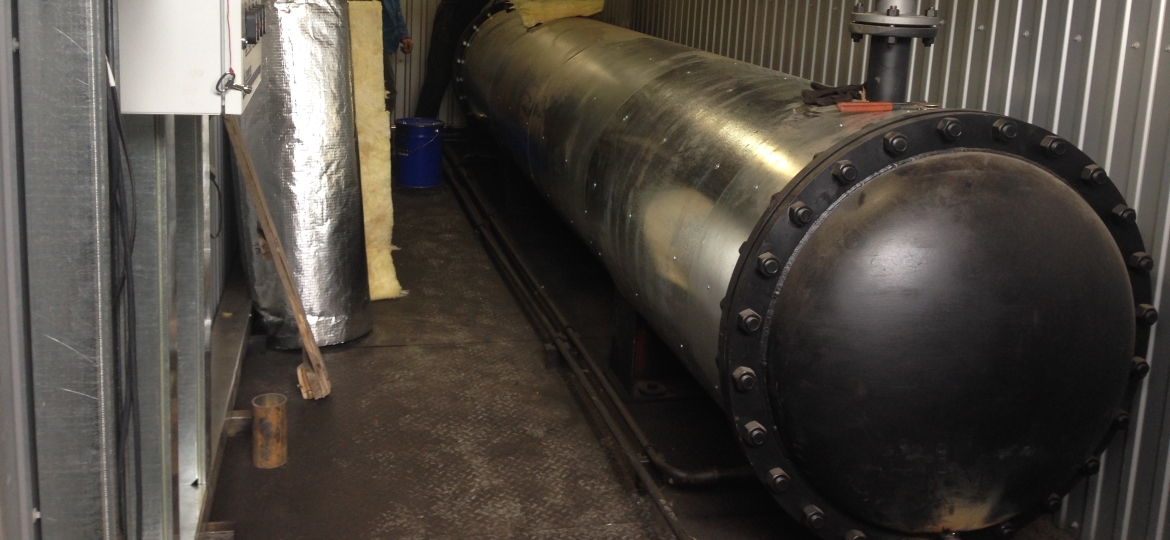

Теплообменник кожухотрубный ТКА

Теплообменник кожухотрубный ТКА

Теплообменные кожухотрубчатые аппараты серии ТКА применяются на установках нефтеперерабатывающих, нефтегазовых, химических предприятий для передачи теплоты (теплообмена) к нагреваемой среде от теплоносителя.

По конструктивным особенностям являются кожухотрубными теплообменниками с неподвижными трубными решетками с температурным компенсатором на кожухе и без компенсатора.

Для того чтобы узнать стоимость, заказать или купить теплообменник кожухотрубчатый (кожухотрубный) воспользуйтесь кнопкой “Хочу узнать цену”. Если Вы хотите обсудить вопрос расчета, проектирования, поставки, пуско-наладки  теплообменного аппарата ТКА под Ваши нужды воспользуйтесь формой “Задай вопрос специалисту”, позвоните нам или напишите на e-mail. Мы поставляем наше промышленное теплообменное оборудование по всей России.

Устройство и принцип работы кожухотрубчатого теплообменника

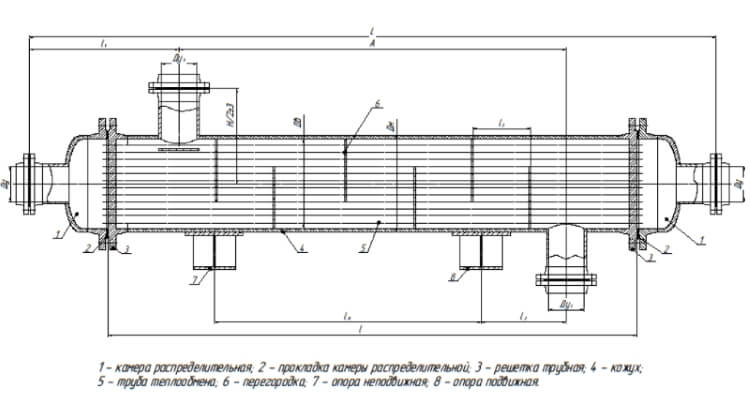

Данные аппараты (рис.1) состоят из пучков труб, которые укреплены в трубных решетках, кожуха, крышек, камер, опор и патрубков.
Трубное и межтрубное пространства установки разъединены, кроме того они могут быть разделены на несколько ходов дополнительными перегородками.
Кожух теплообменного аппарата(4) фактически является стальной сварной трубой большого диаметра. Различие кожухов в основном заключается в способе крепления с трубной решеткой (3) и крышками.
При расчете толщины стенки кожуха теплообменника (не менее 4 мм) руководствуются рабочим давлением рабочей среды и диаметром.
Для крепления крышек или днища к кромкам привариваются фланцы, опоры (7 и 8) крепятся к наружной поверхности.
Трубки теплообмена (5) изготавливаются из прямых стальных бесшовных труб внутренним диаметром от 20 до 57 мм.
Для того, чтобы повысить эффективность теплообмена, необходимо увеличить скорость движения теплоносителя, что решается установкой перегородок (6) в межтрубном пространстве.
Пучок труб крепится к трубным решеткам сваркой и развальцовкой. К кожуху трубные решетки привариваются зажимаются болтами между фланцами или соединяются болтами только с фланцем свободной камеры.

Принцип работы теплообменника заключается в движении двух потоков различных сред, разделенными стенками трубок, между которыми происходит теплообмен в виду разности их температур.

Перед поставкой необходимо провести расчет кожухотрубного теплообменника, так как коэффициент теплопередачи зависит от устройства аппарата: наличия и количества перегородок в межтрубном пространстве, кроме того при высокой разности температур между теплоносителем и нагреваемой средой часто возникает необходимость предусмотреть установку сальниковых, сифоновых или линзовых компенсаторов. Все эти меры могут повысить эффективность кожухотрубного теплообменного устройств без внесения значительных изменений в его конструкцию.

Конструкция теплообменного устройства
Конструкция теплообменного устройства

Основные характеристики и код заказа кожухотрубного теплообменника

Поверхность теплообмена – 1,3 – 713,1 м2.
Гарантийный срок эксплуатации ― один год со дня ввода в эксплуатацию.
Температурный диапазон -40 ― +350 °С.
Срок службы – не менее 12 лет. Средняя наработка на отказ ― не менее 90 000 ч.
Производство: Россия (Казань), подходит по программе импортозамещения.

Код заказа содержит: ТКА – сокращенное наименование; 500 – внутренний диаметр кожуха, мм; Г – горизонтальный; 1,2 – условное давление в трубах, МПа; 1,4 – условное давление в кожухе, МПа; 50– наружный диаметр теплообменных труб, мм; 5,5 – длина труб, м; 1 – одноходовой; с температурным компенсатором.

Комплект поставки теплообменного аппарата ТКА

В полную поставку входят:
– теплообменный аппарат;
– обоснование безопасности по ГОСТ Р 54122;
– паспорт, руководство по эксплуатации, отвечающие требованиям ТР ТС 032/2013, ГОСТ 2.601, ГОСТ 2.610;
– комплект эксплуатационных документов по ГОСТ 2.601, ГОСТ 2.610;
– комплект ЗИП;
– упаковочный лист.

Вариант поставки может быть изменен по согласованию с Заказчиком.
