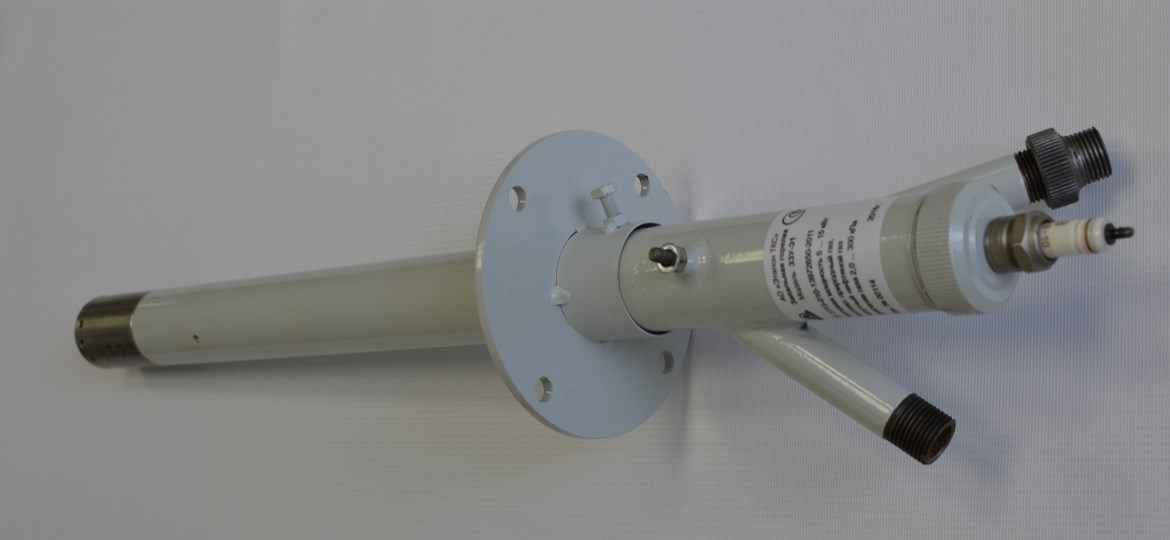

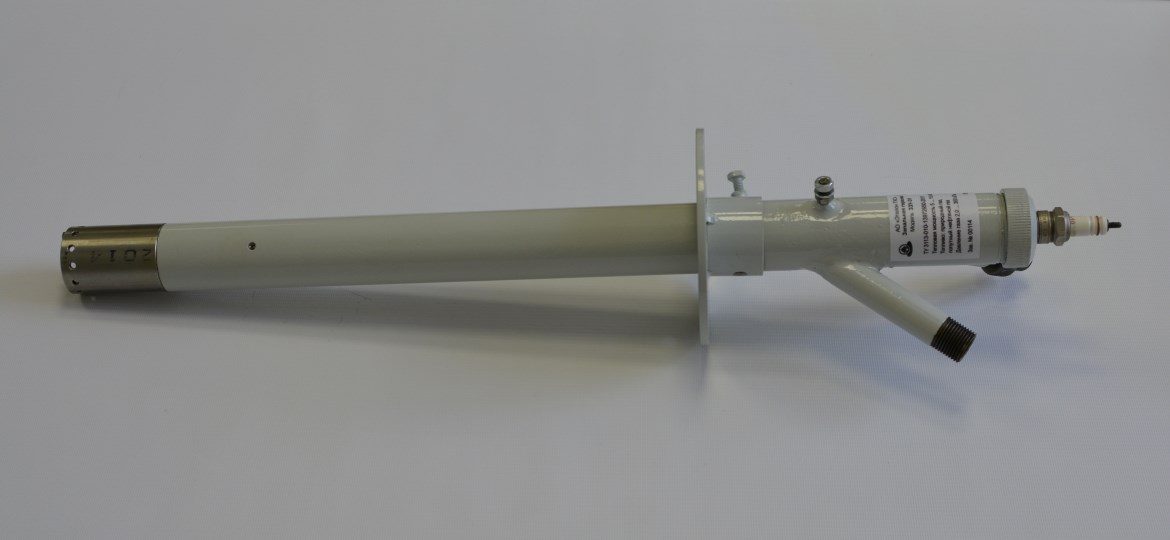

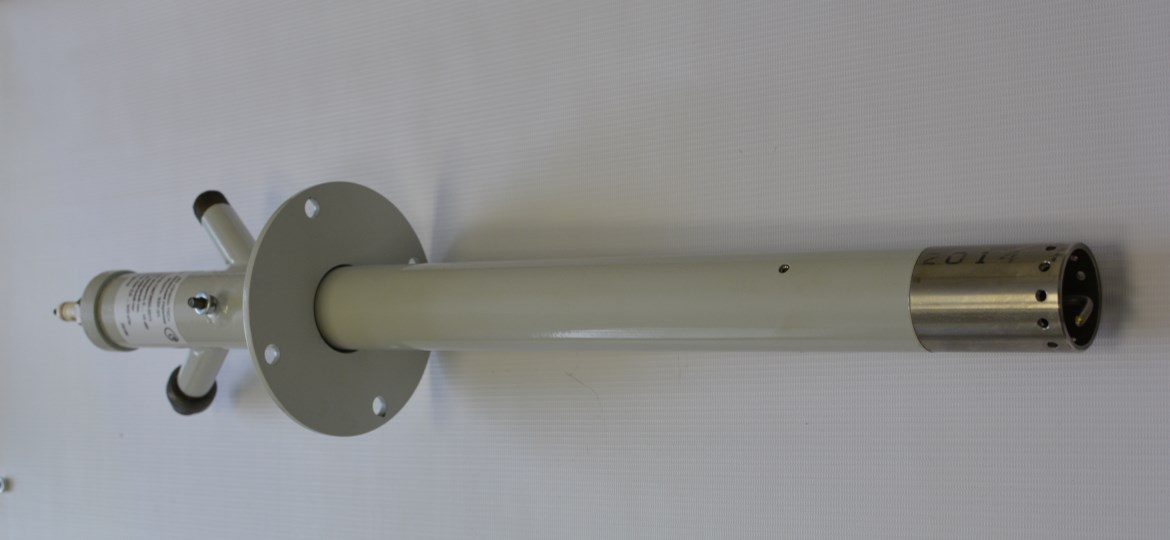

Запальная горелка ЗГ

Запальная горелка ЗГ

Запальник инжекционный используется для зажигания (розжига) газовых и мазутных (газомазутных, пылегазовых и пылемазутных) горелок паровых и водогрейных котлов, печей нагрева нефти, и других промышленных горелочных устройств технологических установок, энергетического оборудования в автоматическом режиме и дистанционно. Возможна поставка в комплекте запально-защитных устройств.

Запальная горелка — это газовая горелка с минимальной тепловой мощностью, предназначенная для розжига основной (главной) горелки технологического оборудования: котла, печи подогрева, факельной установки и т.д.Топливом запальника может быть природный, сжиженный (пропан, бутан, ПБТ) , либо технологический (попутный нефтяной) газ.

Запальная инжекционная горелка ЗГ производства Эталон ТКС рассчитана на применение в самых различных условиях: при низком и среднем давлении топливного газа,  при низких температурах окружающей среды, на котлах и теплофикационных и энергетических установках разной мощности.

Опыт производства и наладки котельного оборудования, печей подогрева нефти и факельных установок позволил нам разработать конструкцию и устройство горелки, не уступающую по качеству, надежности и ремонтопригодности аналогов от других производителей: запальников ЭИВ, ЭКВ, ЗСУ, ЗГИ, ЗИГ и т.д.

Расположение производства на территории России позволяет нам в кратчайшие сроки поставлять свои запальники по всей России и, в случае необходимости, произвести монтаж, настройку работы горелки согласно технологическому регламенту установки.

Конструкция горелки инжекционной приведена на рисунке ниже. В состав устройства входит ионизационный датчик и высоковольтная свеча зажигания. Устройство состоит из ствола ЗГ, оснащенной штуцером для подвода топлива к смесительной камере, высоковольтного электрода, стабилизатора пламени, контрольного электрода — ионизационного датчика.

Схема конструкции ЗГ

Схема конструкции ЗГ
Схема конструкции ЗГ

Подвод газа к инжекционному запальнику производится согласно схеме (рисунок 2 данной страницы). Очищенный с помощью фильтров газ после открытия электромагнитного клапана через регулирующее устройство поступает в распределительную камеру, где делится на два потока. Первый по трубке протекает из сопла эжектора и, увлекая за собой воздух через отверстия, создает газовоздушную смесь. При подаче высокого напряжения на электрод зажигания, данная газовоздушная смесь загорается и поджигает за собой второй поток газа, который поступает в зону горения по трубке, тем самым увеличивая длину и устойчивость факела. Воздух для поддержания горения поступает через основные воздушные отверстия в корпусе инжекционной горелки. Наличие огня запальника контролируется контрольным электродом.

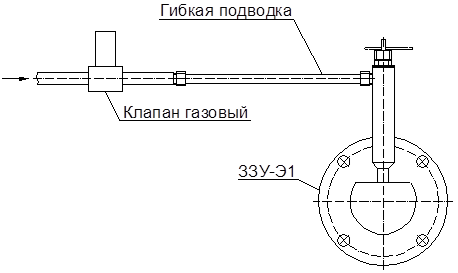

Схема подвода газа

Схема подвода газа
Схема подвода газа

Для того чтобы узнать стоимость, заказать и купить запальник инжекционный воспользуйтесь кнопкой «Хочу узнать цену». Если Вы хотите обсудить вопрос поставки, пуско-наладки, обслуживания под Ваши нужды воспользуйтесь формой «Задай вопрос специалисту», позвоните нам или напишите на e-mail. Мы поставляем оборудование по всей России (Москва, Санкт-Петербург, Сургут, Тюмень,Ханты-Мансийск, республику Коми, ЯМАО и др.).
