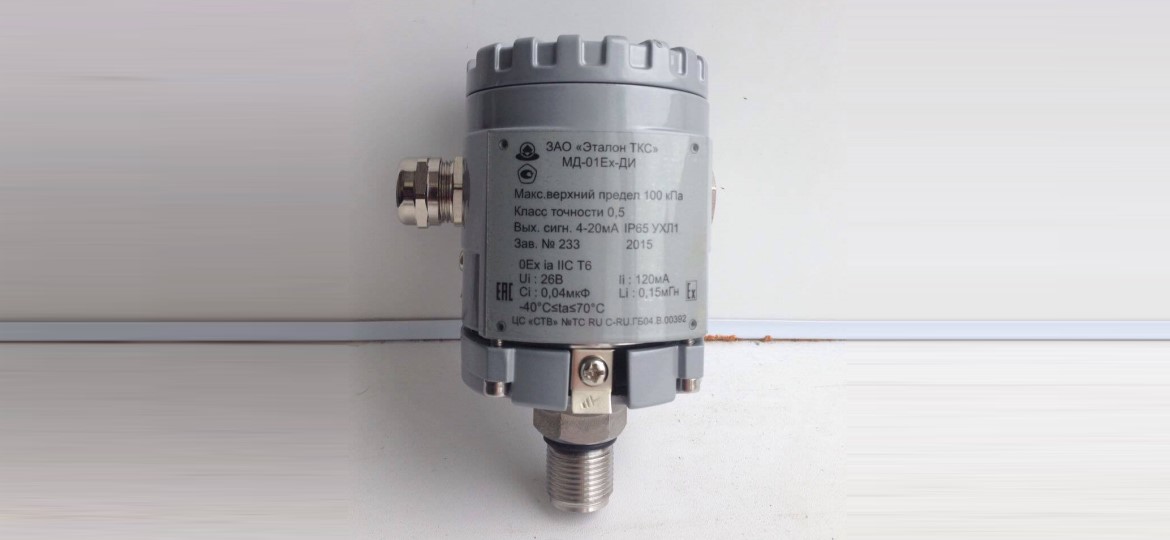

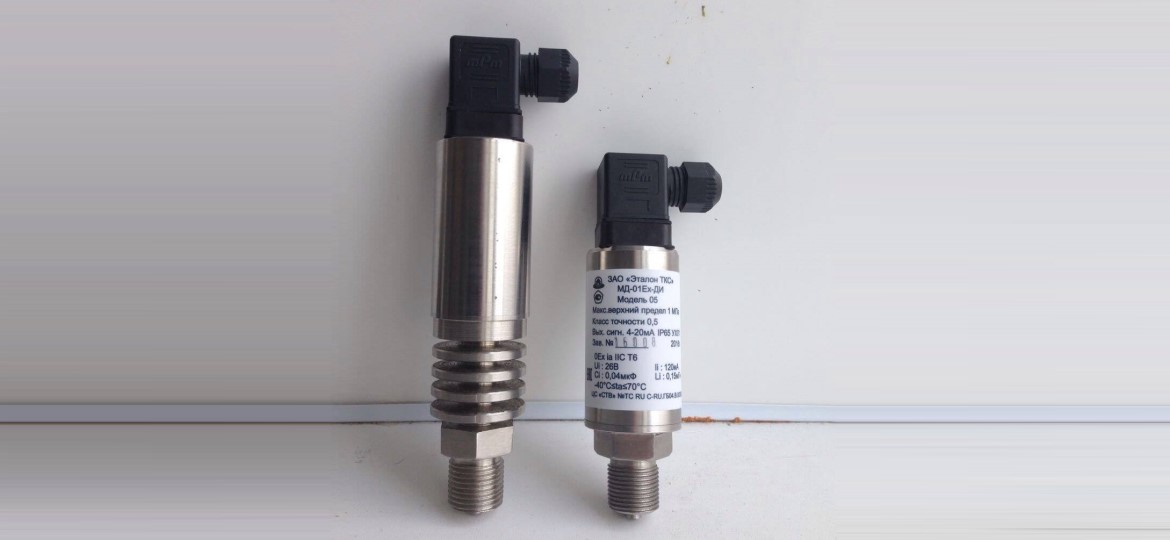

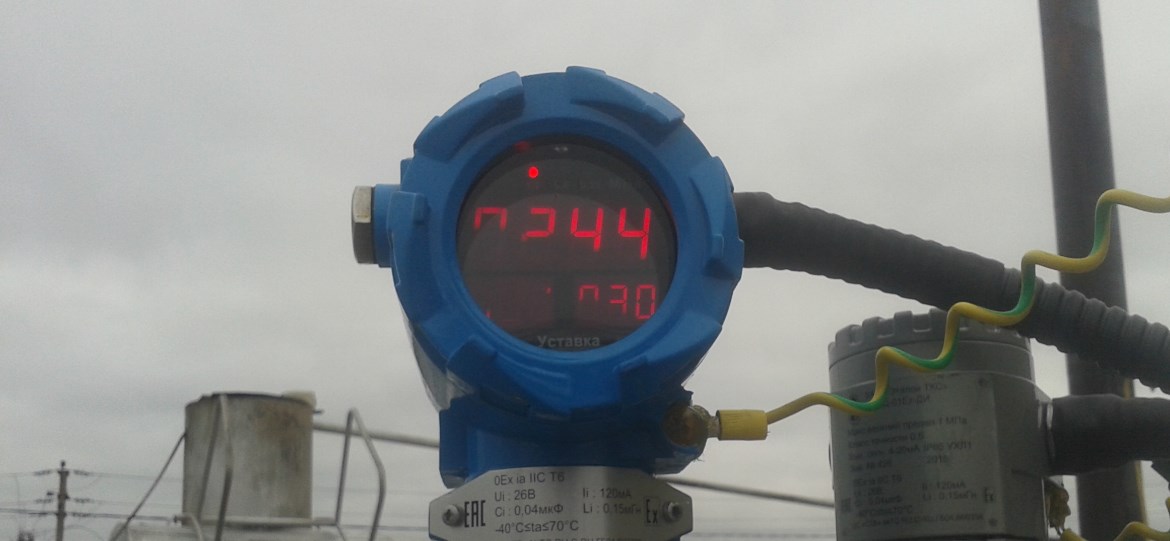

Преобразователи давления измерительные МД-01

Преобразователи разности давлений могут использоваться для преобразования значений уровня жидкости, расхода жидкости или газов, а преобразователи гидростатического давления — для преобразования уровня жидкости в унифицированный токовый выходной сигнал.

Датчики давления МД предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе для применения во взрывоопасных производствах нефтяной и газовой промышленности.

Измерительные преобразователи давления МД относятся к восстанавливаемым в условиях производства, многопредельным (в том числе перенастраиваемым по давлению) изделиям.

Датчики (преобразователи) абсолютного давления, избыточного давления, перепада (разности) давления типа МД производятся на базе нашей компании Эталон ТКС в Казани. Наши средства измерения зарекомендовали себя как надежные и точные приборы автоматики на ведущих предприятиях нефтяной и газовой отраслей промышленности.

Российские средства измерения давления МД имеют исполнение:
а) взрывозащищенное (МД-01Ех) с видом взрывозащиты “искробезопасная электрическая цепь “ia” соответствуют ГОСТ Р 30852.0-2002 и ГОСТ Р 30852.10-2002; маркировка по взрывозащите “0ExiallCT6X” (знак “Х.” указывает на возможность применения преобразователя в комплекте с блоками имеющих вид взрывозащиты “искробезопасная электрическая цепь “iа” для взрывоопасных смесей группы IIC c UO < 24 В, IO < 120 мА, LO=0.3 мГн, СO=0.15 мкФ);
б) общепромышленный (МД-01)

По устойчивости к климатическим воздействиям датчики давления МД-01 имеют следующие исполнения по ГОСТ 15150:
УХЛ* категории размещения 3.1 (группа исполнения B4 по ГОСТ 12997), но для работы при температурах от плюс 1 до плюс 50 °С.
УХЛ** категории размещения 3.1 (группа исполнения B4 по ГОСТ 12997), но для работы при температурах от минус 10 до плюс 80 °С.
У* категории размещения 2 (группа исполнения С4 по ГОСТ 12997), но для работы при температурах от минус 30 до плюс 50 °С.
У** категории размещения 2 (группа исполнения С4 по ГОСТ 12997), но для работы при температурах от минус 40 до плюс 80 °С.
Т* категории размещения 3, но для работы при температуре от плюс 1 до плюс 50 °С
Т** категории размещения 3, но для работы при температуре от минус 10 до плюс 80 °С.

МД-01 могут подключаться к персональному компьютеру по HART-протоколу или по интерфейсу RS485 для конфигурации, градуировки и получения данных измерения в процессе эксплуатации.
Для взрывозащищенных преобразователей МД-01Ех HART-модем и преобразователь интерфейса RS485 подключаются через искробезопасных цепей барьеров, имеющих вид взрывозащиты “искробезопасная электрическая цепь “iа” для взрывоопасных смесей группы IIC.
Возможно использование HART-модемов и преобразователей интерфейса RS485 с искробезопасной цепью (Еxia группы IIC).

Взрывозащищенность промышленных преобразователей избыточного, абсолютного давления и разности давлений обеспечивается конструкцией и схемотехническим исполнением электронной части в соответствии с требованиями ГОСТ 30852.10-2002. В цепи питания стоит токоограничивающий резистор и диод защиты от смены полярности.

Электрические зазоры, пути утечки и электрическая прочность изоляции соответствуют требованиям ГОСТ 30852.10-20.
Выходные цепи взрывозащищенных датчиков давления рассчитаны на подключение к искробезопасным сигнальным цепям с унифицированным сигналом постоянного тока 4-20мА. Питание взрывозащищенных преобразователей должно осуществляться от искробезопасных источников постоянного тока напряжением 24 В c видом взрывозащиты «искробезопасная электрическая цепь «i».

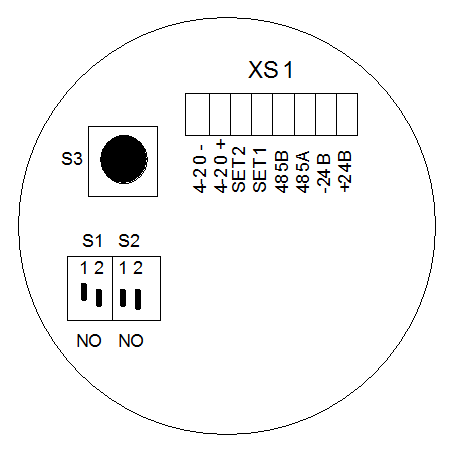

Общий вид платы коммуникации указан на рисунке.
– XS1- коммутационный разъем:
– для выходных сигналов 4-20мА;
– дискретных сигналов при достижении измеряемого давления уставок по верхнему уровню SET1 и нижнему уровню SET2;
– вход интерфейса RS485;
– S1, S2 переключатели диапазона измерений;
– S3 – кнопка подстройки (корректировки) «нуля».

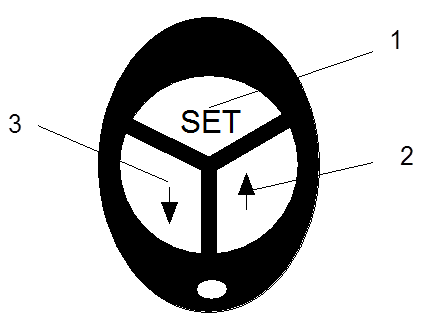

Общий вид брелка управления указан на рис. 2.
– 1 – клавиша ввода преобразователя в режим установки «уставок»;
– 2 – клавиша увеличения значения уставки по давлению;
– 3 – клавиша уменьшения значения уставки по давлению.
