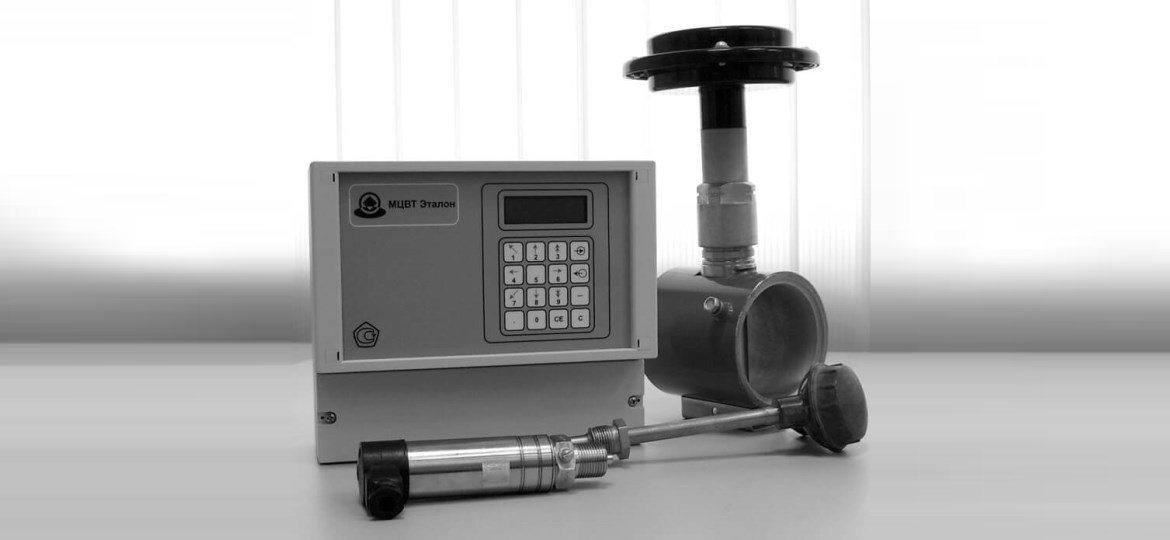

Комплекс измерительно-вычислительный газа «ИВКГ-Эталон»

Принцип действия ИВКГ-Эталон основан на непрерывном измерении объема газа в рабочих условиях, температуры, давления, перепада давления и вычислении по измеренным параметрам объема, приведенного к стандартным условиям.

Конструктивно ИВКГ-Эталон состоит из серийно выпускаемых средств измерения:

· комплекса измерительно вычислительного «МЦВТ-ЭТАЛОН» (далее МЦВТ);
· счетчиков (преобразователей расхода) газа с импульсными (частотными) выходными сигналами по ГОСТ 26.010-80, с частотой до 2000 Гц и амплитудой от 0÷5 В;
· датчиков давления (преобразователей давления) с аналоговыми выходными сигналами по ГОСТ 26.011-80 (0-5, 0-20, 4-20) мА;
· сужающих устройств с диаметрами трубопровода до 1000 мм и рабочим избыточным давлением до 30 МПа и датчиков перепада давления, при реализации измерений объема методом переменного перепада давления по ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005;
· термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) 50П и 100П по ГОСТ 6651-2009.

Корректор расхода обеспечивает автоматизированный учет потребления газа, контроль параметров, характеризующих условия эксплуатации, индикацию текущих значений измеренных и вычисленных параметров газа, а также регистрацию их среднечасовых значений (35 суток), итоговых значений объема и времени работы.
Информация с ИВКГ может быть передана в персональные компьютеры по интерфейсу RS485, либо через считыватель архива. ИВКГ-Эталон обеспечивает защиту введенной базы настройки и архивной информации, хранящейся в его памяти, от несанкционированного вмешательства. Защита обеспечивается путем возможности изменения настроек ИВК «МЦВТ-ЭТАЛОН» только через введение кода допуска (пароль). ИВКГ-Эталон обслуживает до 6 узлов учета газа.

Программное обеспечение встроено в комплекс измерительно-вычислительный «МЦВТ- ЭТАЛОН», являющейся составной частью вычислителя газа. При этом не требуется специальных средств защиты метрологически значимой части программного обеспечения средства измерений и измеренных данных от преднамеренных изменений.

Программное обеспечение ИВК «МЦВТ-ЭТАЛОН» содержит в себе заводские калибровочные данные, которые не могут изменены на уровне пользователя.

Все метрологические и технические характеристики измерительного комплекса газа (диапазоны измерения, погрешности, условия применения) ИВКГ-Эталон подробно указаны в описании типа на СИ.
