Запально-защитные устройства ЗЗУ-Э1
Запально-защитные устройства ЗЗУ-Э1 предназначены для автоматического и дистанционного зажигания газовых и мазутных (в том числе газомазутных, пылегазовых и пылемазутных) горелочных устройств стационарных паровых и водогрейных котлов и горелочных устройств технологических установок, для контроля наличия пламени запальной и основной горелок и передачи информации об их состоянии в системы управления, технологических защит, блокировок и сигнализации.
ЗЗУ работает на природном газе ГОСТ 5542-87, пропан-бутановой смеси, попутном нефтяном и прочих технологических газах, при их соответствующей подготовке. ЗЗУ-Э1 включается в общую схему автоматики котлоагрегата или установки, или работает самостоятельно. Возможно исполнение ЗЗУ-Э1 в едином конструктиве.
Срок службы запально-защитных устройств – 10 лет.
Сертификат соответствия № С-RU.АЮ96.В.00326

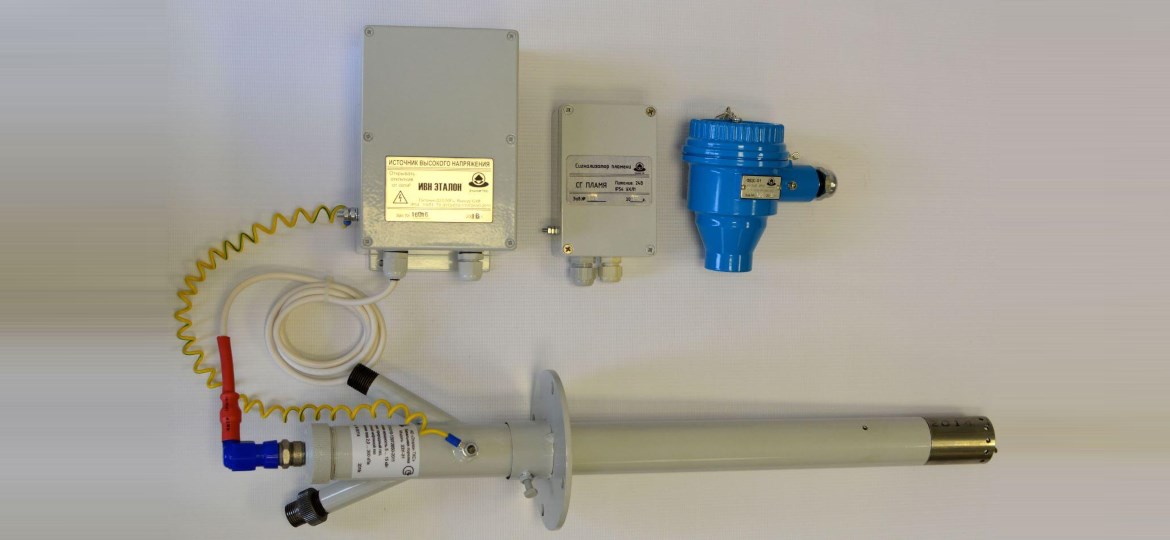

Запальник ЗГ представляет собой инжекционную горелку с ионизационным датчиком и высоковольтной свечой зажигания. Состоит из ствола запальной горелки со штуцером для подвода газа, распределительной камеры, трубки с соплом и инжекционной насадкой, трубки подачи газа, запального электрода, контрольного электрода (ионизационного датчика).
Принцип работы запальника:
Подвод газа к запальнику осуществляется согласно схеме подключения запальной горелки к газовой линии.
При открытии электромагнитного клапана газ, очищенный от механических примесей, через регулирующее устройство поступает в распределительную камеру запальника, где делится на два потока.
Первый по трубке истекает из сопла эжектора и, увлекая за собой воздух через отверстия, создает газовоздушную смесь.
При подаче высокого напряжения от источника высокого напряжения ИВН на электрод зажигания, данная газовоздушная смесь воспламеняется и поджигает второй поток газа, поступающий в зону горения по трубке, увеличивая длину и устойчивость факела. Воздух для поддержания горения поступает через основные воздушные отверстия в корпусе запальной горелки.
При подаче напряжения питания 220В на электромагнитный клапан и источник высокого напряжения ИВН Эталон, соединенного с запальником высоковольтным проводом, электромагнитный клапан открывает подачу газа на запальник, а ИВН подает высокое напряжение на центральный электрод запальника, в искровом промежутке появляется искра, которая разжигает газовоздушную смесь.
Наличие/отсутствие факела запальника фиксируется ионизационным датчиком запальника, сигнал от датчика передается на сигнализатор горения СГ ПЛАМЯ, на выходе которого появляется выходной релейный сигнал. После розжига запальника производится розжиг основной горелки. Контроль наличия/отсутствия факела основной горелки осуществляется фотодатчиком ФДС-01 либо сигнализатором горения СГ ПЛАМЯ.
Комплекты ЗЗУ-Э1 выполнены в климатическом исполнении У1 по ГОСТ 15150.
По составу оборудования, входящего в комплект, ЗЗУ различаются на исполнения, указанные в таблице.
Изделие |
Исполнение ЗЗУ-Э1 |
||
01 |
02 |
03 |
|
Запальная горелка инжекционнаяd38, d 45 со встроенным ионизационным датчиком |
1 |
1 |
1 |
ИВН Эталон |
|
1 |
1 |
СГ ПЛАМЯ |
|
1 |
1 |
ФДС-01 |
|
|
1 |
Если вы хотите узнать цену, купить наши запально-защитные устройства ЗЗУ-Э1 или просто проконсультироваться с нашими специалистами, вы можете это сделать по телефону (843) 212-56-90, написать нам на e-mail: info@mcsys.ru или воспользоваться окном «Задай вопрос специалисту».
