Фильтры газовые общепромышленные типа ФО
В технологических процессах различных отраслей промышленности: нефтяной, химической, нефтегазовой, металлургии и так далее, часто используются большое количество углеводородных газообразных смесей, однокомпонентных и многокомпонентных газов. Чаще всего они имеют в себе вредные для технологии примеси и требуют очистки.
Природный, попутный нефтяной, топливный, коксовый, однокомпонентные (аргон, азот, кислород, диоксид углерода и др.) газы часто содержат в том или ином количестве газовый конденсат, нефть, капельную жидкость, механические части, пыль, ржавчину. Все эти частицы повышают износ и снижают точность средств измерения расхода, оказывают негативное влияние на герметичность запорных и регулирующих устройств, повышают износ и засоряют газоиспользующее оборудование (котлы, путевые нагреватели, печи нагрева нефти и т.д) и горелки. Для исключения данных отрицательных последствий возникает необходимость выбора и установки газового фильтра.
При выборе данного устройства следует уделить внимание на фильтрующий материал, его характеристики: инертность к рабочей среде, степень очистки, срок службы, рабочую среду, возможность очистки, коррозионностойкость и т.д. К тому же в зависимости от типа примеси в смеси (жидкость, крупно- или мелко- дисперсионные твердые частицы, механические примеси) зависит выбор фильтрующего элемента фильтра для очистки газа.
Таким образом, несложно понять, что разработка и выбор промышленного фильтра непростой процесс. Большой опыт работы высококвалифицированных специалистов нашей компании позволил разработать и наладить производство собственных отечественных газовых фильтров, которые способны очищать наиболее часто встречающиеся примеси в природном, свободном нефтяном, топливном газе.
У нас вы можете купить три основных вида фильтров для очистки газа:
– грубой очистки ФГО-ГО, предназначенного для фильтрации газа от крупнодисперсных жидких и твердых частиц;
– сетчатого ФГО-С для улавливания механических примесей размером не более 50 мкм;
– центробежного ФГО-Ц, фильтрующий элемент которого основан на осаждении мелкодисперсных жидких и твердых частиц из газового потока в поле центробежных сил.

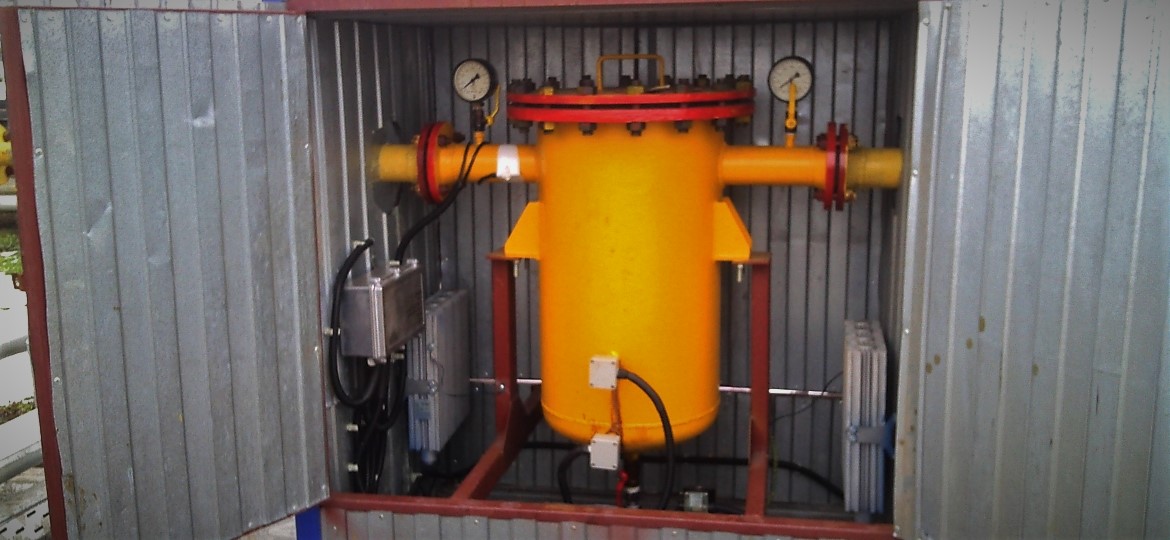

Фильтры ФГО-ГО (ФГ) предназначены для очистки многокомпонентных (ПГ, ПНГ, СНГ и др.) и однокомпонентных газов (азот, кислород, аргон, углекислый газ и т.д.) от крупнодисперсных жидких и твердых частиц перед подачей в систему газопроводов.
Область применения фильтров – установка на газопроводы природного, попутного нефтяного и других газов перед средствами измерений (датчиками, расходомерами), запорной и регулирующей арматурой, горелками газоиспользующих установок и другим газовым оборудованием для повышения их надежности и долговечности.
ФГО-ГО состоит из корпуса, в котором размещен фильтрующий элемент. Внутренняя полость ФГ разделена на две части перегородкой перпендикулярно потоку газа. Во входной части установлены пластины-отсекатели, образующие щелевидный канал для движения газа.
В канале в результате неоднократного изменения направления потока происходит осаждение на стенки корпуса и пластин-отсекателей крупнодисперсных жидких и твердых частиц из газового потока, которые стекают в нижнюю часть корпуса – накопительную полость.
Далее поток газа проходит через щелевидный канал сверху вниз в нижней части фильтра разворачивается на 180 гр. (огибает разделительную перегородку), направляется вверх и проходит через фильтрующий элемент, где происходит более тонкая очистка от капелек жидкости и мехпримесей.
Основными частями очищающего элемента являются армирующие каркасы, между которыми находится материал для фильтрации, в качестве которого используется металлическая сетка. Все детали коррозионностойкие.
Фильтрующий элемент закрыт крышкой, которая позволяет вытаскивать его для обслуживания: очистки или замены. Для подсоединения манометра или средства контроля изменения перепада давления на корпусе до и после него расположены резьбовые штуцеры.
Внизу корпуса расположены накопительная камера и отверстие, герметично закрытое заглушкой, предназначенные для облегчения процесса чистки.

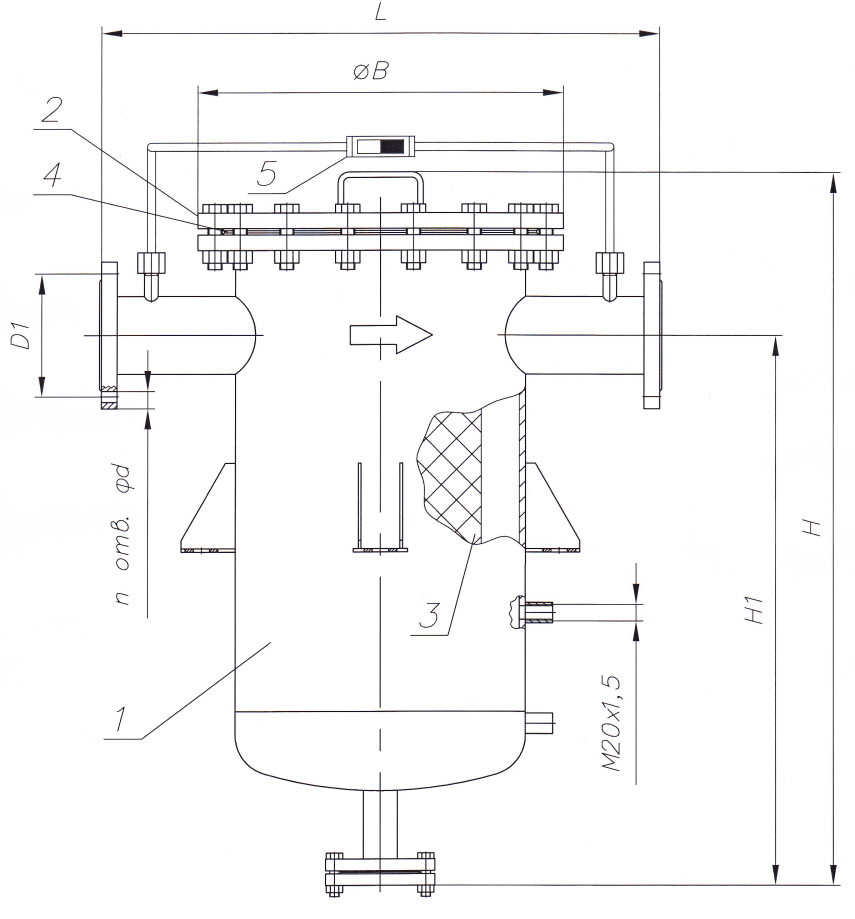

Схема конструкции ФО-ГО
1 – корпус; 2 – крышка; 3 – фильтрующий элемент; 4 – прокладка; 5 – индикатор загрязненности

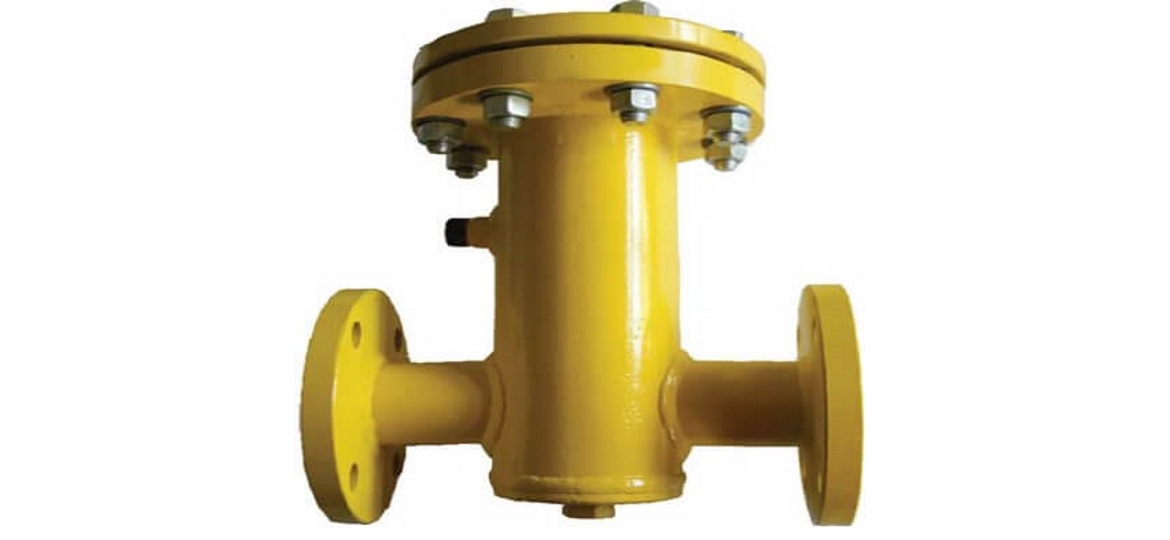

ФГО-С предназначены для очистки однокомпонентных газов и многокомпонентных углеводородных газовых смесей от механических примесей размером не более 50 мкм перед подачей в систему газопроводов.
Область применения ФГ сетчатых – установка на трубопроводы газов перед расходомерами, запорно-регулирующей арматурой, газоиспользующими установками и другим газопотребляющим оборудованием для увеличения долговечности и повышения надежности.
ФГО-С состоит из корпуса, в котором размещен фильтрующий элемент, в качестве которого используется металлическая сетка, изготовленая из коррозионностойких материалов. Он закрыт крышкой, позволяющей вынимать его для очистки или замены. На корпусе до и после фильтрующего элемента предусмотрены резьбовые штуцеры для подсоединения датчика давления, манометра, либо индикатора контроля изменения разности давлений. Для удобства очистки от отфильтрованных примесей в нижней части корпуса имеется накопительная камера и отверстие, герметично закрытое заглушкой.
Газ проходит через металлическую сетку с ячейками нормированной величины, где улавливаются механические примеси.

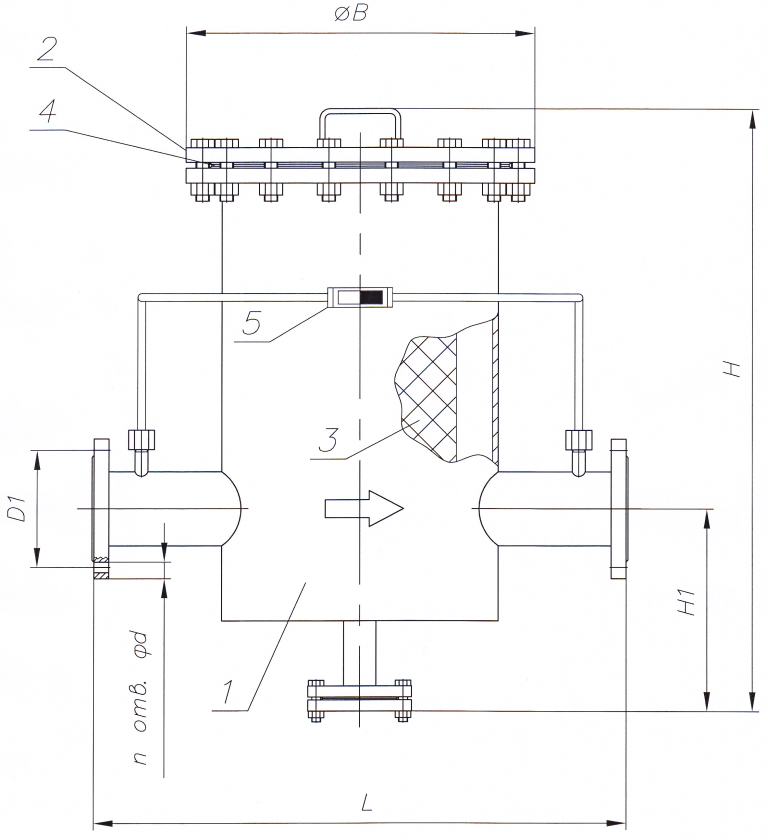

Схема конструкции ФО-С
1 – корпус; 2 – крышка; 3 – фильтрующий элемент; 4 – прокладка; 5 – индикатор загрязненности

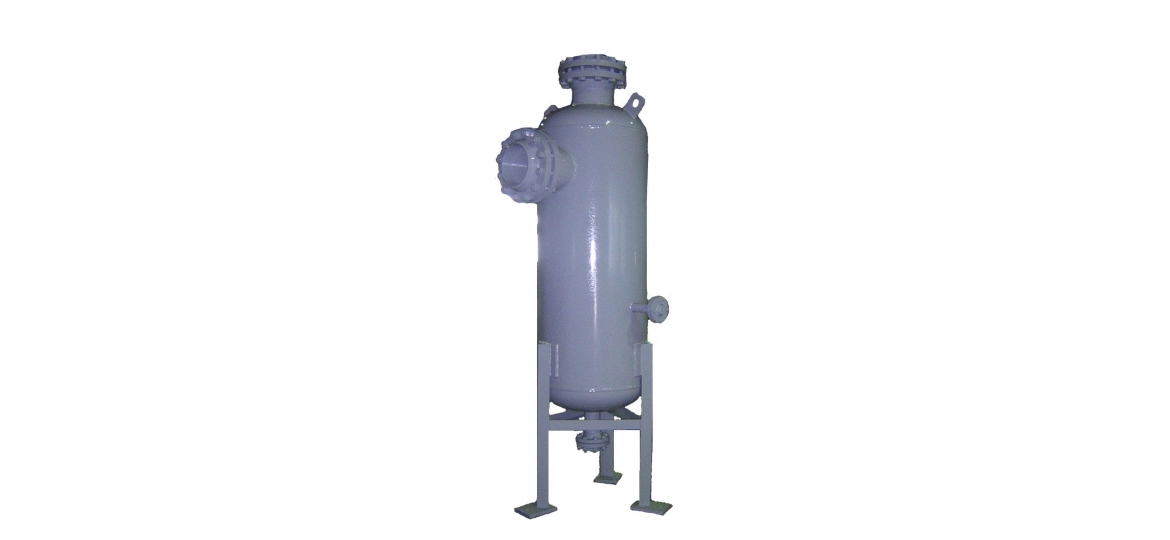

ФГО-Ц предназначены для очистки газовых смесей и газов от мелкодисперсных жидких и твердых частиц перед подачей в систему газопроводов.
Они широко применяются на газопроводах природного, свободного нефтяного, коксового, топливного и другого газа перед средствами измерения расхода, запорной, регулирующей арматурой, другим газовым оборудованием для исключения неисправностей, вызванных вредными примесями.
Принцип действия данного типа фильтров основывается на осаждении мелкодисперсных жидких и твердых частиц из потока газа в поле центробежных сил.
Газовый поток поступает в фильтр центробежной очистки через входной патрубок, который располагается сверху и установлен так, чтобы поток направлялся по касательной к внутренней стенке корпуса. За счет центробежной силы капельки жидкости и мехпримеси отбрасываются на стенки корпуса и под действием гравитационных сил по пути потока газа по низходящей спирали передвигаются к сливному патрубку через кольцевой зазор. Неосевшая на стенках мелкодисперсионная, аэрозольная, капельная жидкость, попадает на наружную поверхность фильтрующего элемента, который расположен в центральной части корпуса вдоль его оси. Этот элемент представляет собой армирущий каркас цилиндрической формы, в котором располагается фильтрующий материал – металлическая сетка с ячейками нормированной величины.
Поток газа, пройдя через фильтрующий элемент, выводится через выходной патрубок, расположенный вертикально в крышке.
Как и у всех типов производимых нами устройств для очистки газа, детали элементов коррозионноустойчивы, конструкция позволяет быстрое обслуживание или замену фильтрующего элемента. Для контроля перепада давления фильтр оснащен штуцерами для подключения средств измерения перепада.

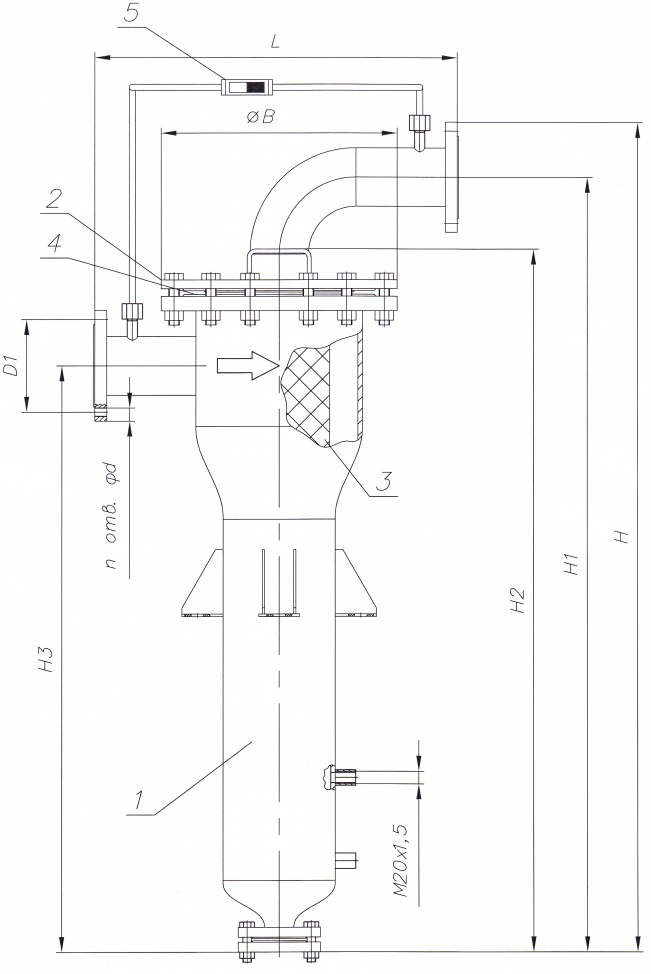

Схема конструкции ФО-Ц
1 – корпус; 2 – крышка; 3 – фильтрующий элемент; 4 – прокладка; 5 – индикатор загрязненности
Фильтры изготавливаются в климатическом исполнении УХЛ категории 1 по ГОСТ 15150 для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 40 °С или У2 (от минус 45 до плюс 40 °С).
Режим работы – непрерывный.
Сертификат соответствия № С-RU.АЮ96В.00358
Патент на изобретение №2465038.
Подробные технические характеристики вы можете посмотреть в паспорте в документации.
Для того чтобы узнать стоимость, заказать и купить фильтры газовые общепромышленные типа ФО воспользуйтесь кнопкой “Хочу узнать цену”. Если Вы хотите обсудить вопрос поставки, пуско-наладки, обслуживания фильтра ФГО под Ваши нужды воспользуйтесь формой “Задай вопрос специалисту”, позвоните нам или напишите на e-mail. Мы поставляем оборудование по всей России.
