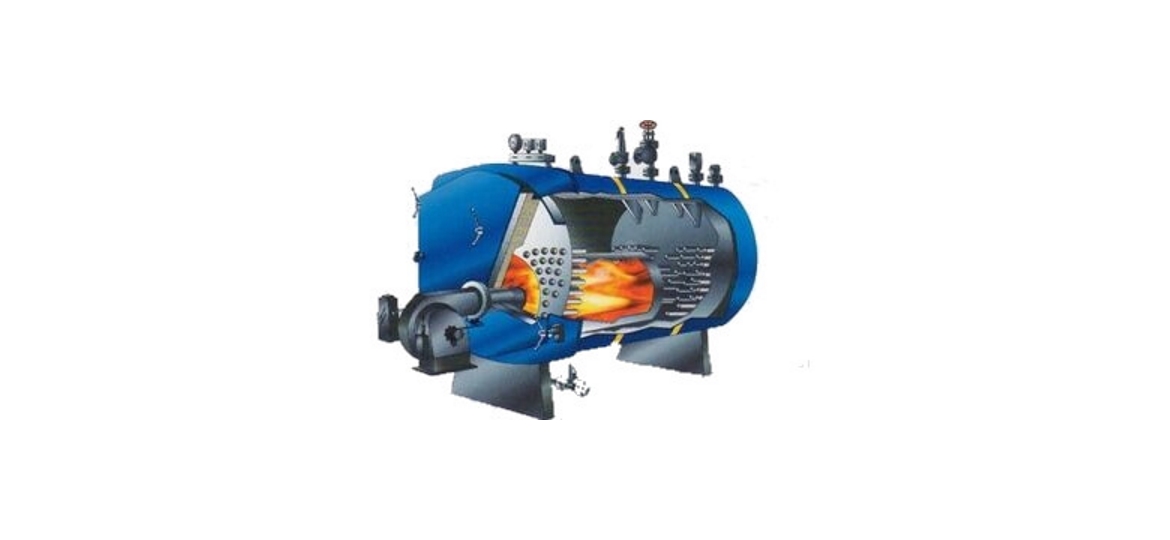

Котел стальной газотрубный серии КСГ

Газотрубные котлы серии КСГ номинальной теплопроизводительностью от 0,25 до 4 МВт с рабочим давлением теплоносителя (водный раствор этиленгликоля, водный раствор пропиленгликоля, пресная вода) до 0,6 МПа (6 кгс/см2) и максимальной температурой теплоносителя на выходе до 110 °С предназначены для теплоснабжения сооружений и зданий и обеспечения технологического оборудования тепловой энергией .

Данное газовое оборудование является стальным жаротрубно-дымогарным водогрейным прямоточным котлом с принудительной циркуляцией теплоносителя, работающими на  газообразном топливе: на попутном нефтяном, природном газе и на газах химической промышленности.

Для того чтобы узнать стоимость, купить жаротрубный котел воспользуйтесь кнопкой “Хочу узнать цену”. Если Вы хотите обсудить вопрос расчета, проектирования, поставки, пуско-наладки  стального газотрубного котла серии КСГ под Ваши нужды воспользуйтесь формой “Задай вопрос специалисту”, позвоните нам или напишите на e-mail. Мы поставляем наше оборудование по всей России.

Общие технические характеристики газотрубного котла КСГ

По виду используемого топлива в соответствии с ГОСТ 30735 котлы стальные газотрубные серии КСГ являются котлами на газообразном топливе. В качестве газообразного топлива допускается использовать природный газ по ГОСТ 5542 низкого (IV категории) и среднего (III категории) давления и попутный нефтяной газ по ГОСТ Р 55598. При условии оснащения котлов комбинированными горелками допускается использовать жидкое топливо – дизельное топливо по ТР ТС 013/2011; топливо нефтяное, мазут по ГОСТ 10585; печное бытовое по ТУ 38.101656-99; нефть по ГОСТ 31378.

Котлы изготавливаются в климатическом исполнении У категории 2 по ГОСТ 15150. Котлы предназначены для эксплуатации в районах с умеренным и холодным климатом при температуре наружного воздуха от – 45 С до +40 С. Сейсмичность районов эксплуатации до 6 баллов. Электропитание оборудования котлы производится от сети трехфазного тока напряжением 380 В и частой 50 Гц.

С такими параметрами как номинальная теплопроизводительность котла, максимальное давление и температура теплоносителя на входе и выходе котла, гидравлическое сопротивление, расход теплоносителя через жаротрубный котел, КПД, средний срок службы и другими характеристиками КСГ вы можете ознакомиться в документации или позвонив нашим специалистам.

Устройство и принцип работы стального жаротрубного котла

Конструкция представляет собой двухходовой котёл с охлаждаемой теплоносителем жаровой трубой и дополнительными газоходами.

Корпус и жаровая труба имеют наиболее распространенную цилиндрическую форму. Газоходы из труб от Dу80 и Dу100 концентрично расположены вокруг жаровой трубы, которая расположена по центру.

Опоры газового котла, на которые происходит его установка, предусмотрены для транспортировки и успешного монтажа. Патрубки с арматурой для подвода и отвода теплоносителя (поз.5 и 6) и штуцера для предохранительных клапанов (поз.1) располагаюся на наружной обечайке.

На фронтальной и тыловой частях находятся открывающиеся камеры, которые при открытии обеспечивают возможность внутреннего осмотра жаровой и дымогарных труб. Кроме того, на корпусе предусмотрен смотровой люк (поз.2) предназначенный для осмотра внутри.

Газотрубные котлы изготавливаются из облегченных обмуровочных материалов с установкой взрывного предохранительного клапана (поз.7), за счет которых обеспечивается достаточная прочность при возможных аварийных “хлопках”.

Для слива конденсата со дна и газохода установки установлены дренажный патрубок (поз.8) и штуцер для слива (поз.9).

Одно из основных достоинств данного газотрубного котла то, что он работает на попутном нефтяном газе (свободном нефтяном газе).

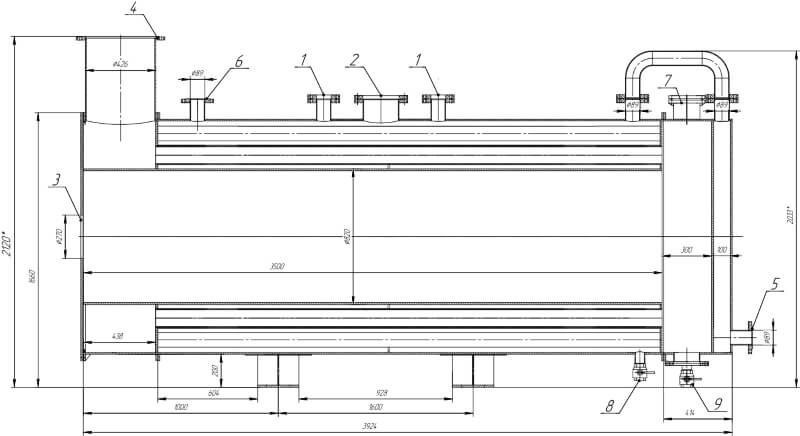

1 – патрубок предохранительного клапана; 2 – люк смотровой; 3 – установочный фланец горелки; 4 – патрубок дымовой трубы; 5 – вход теплоносителя; 6 – выход теплоносителя; 7 – взрывной клапан; 8 – дренажный патрубок; 9 – штуцер слива конденсата

Комплект поставки стального газотрубного котла

В полный комплект поставки входят следующие комплектующие изделия:
1. Котел в сборе
2. Горелочное устройство
3. Комплект запорно-предохранительной арматуры по теплоносителю в пределах конструкции
4. Блок управления типа АМК-1
5. Комплект контрольно-измерительных приборов
6. ЗИП

Котел оснащается блоком управления, необходимыми приборами безопасности для обеспечения регулировки режимов, контроля параметров, отключения, надежной эксплуатации, безопасного обслуживания, а также горелочным устройством (горелкой).

При желании Заказчика может поставляться с частичной комплектацией оборудованием (котел, оснащенный горелкой и сбросными клапанами, а также эксплуатационная документация) или без комплектации (только с эксплуатационной документацией). В последнем случае Заказчик самостоятельно производит доукомплектацию горелками, приборами безопасности и автоматикой.

При заказе необходимо выбрать вид комплектации и при необходимости согласовать объем поставки. В комплект эксплуатационной документации входит:
– Формуляр (паспорт);
– Инструкция по монтажу, техническому обслуживанию и ремонту;
– Руководство по эксплуатации ЭТКС 13972650.143 РЭ.

Для комплектации данной водогрейной установки, по согласованию с Заказчиком, могут быть использованы газовые и комбинированные автоматизированные горелочные устройства соответствующей производительности различных отечественных и зарубежных фирм, имеющие сертификат соответствия.
