Основные характеристики ПБА: достоинства и отличия от других путевых подогревателей (ПП, УПН)

Путевые подогреватели ПП, установки подогрева нефти УПН, печи подогрева нефти, печи ПП используются практически на каждом промысловом, перерабатывающем и транспортирующем нефть предприятии России.

Ввиду того, что чаще всего добыча в нашей стране ведется в климатических поясах с преобладанием низких температур в течение года и откачиваемая нефть имеет высокую вязкость, возникает необходимость предварительной подготовки для перекачки, а именно необходимо нагревать продукт при его транспортировке в нефтепроводе.

Распространенные подогреватели нефти и нефтяных эмульсий

Среди представленных сегодня на рынке устройств для нагрева нефтяных эмульсий наиболее популярны путевые подогреватели типа ПП (ПП-0,4; ПП-0,63; ПП-1,6, ПП-4 и т.д.), нагреватели с промежуточным теплоносителем типа ПНПТ, установки подогрева нефти УПН и подогреватель блочный автоматизированный типа ПБА.

Различиями между представленными подогревателями являются – конструкция теплообменника, тип рабочего топлива (жидкое, газообразное, комбинированное) и вариант исполнения: блочный или отдельными частями.

Существующие недостатки конструкций оборудования для подогрева нефти

В большинстве установок для нагрева нефти используются трубчатые подогреватели, в конструкции которых имеются корпус и установленная в нем жаровая труба; теплообменник в виде ряда параллельных труб, расположенных вдоль оси корпуса; конвективную камера и рубашка вокруг жаровой трубы, в которую помещен промежуточный теплоноситель, газоповоротную камеру с горелочным устройством (газотрубный котел); газоотвод – дымовую трубу.

Недостаток подогревателей с данной конструкцией теплообменника невысокая эффективность нагрева высоковязкой нефти.

Предложенное решение по повышению эффективности подогревателей

При разработке автоматизированного подогревателя ПБА была поставлена и решена задача повышения эффективности подогрева данного типа продукта.

Был применен теплообменник ТКА, состоящий из трех секций, в которых находятся кожухотрубные однопоточные трубчатые змеевики протекания нефти и многопоточные змеевики типа “труба в трубе” разного диаметра и с разным соотношением диаметров внутренних труб. Нефть поступая от секции к секции нагревается, постепенно повышая свою температуру.

Однопоточное кожухо-трубное расположение змеевиков в первой секции позволяют наиболее эффективно нагревать нефть, когда ее вязкость чрезвычайно велика и затруднено течение по трубам. После первой ступени вязкость за счет повышения температуры продукта снижается на 40-50%, что позволяет использовать во второй многопоточные змеевики меньшего диаметра, тем самым увеличивая интенсивность дальнейшего нагрева. Если возникает необходимость подогрева продукта до 80-90 градусов, то это реализуется в третьей секции теплообменного аппарата ТКА.

Краткие характеристики подогревателя блочного автоматизированного ПБА

В качестве теплоносителя могут применяться вода, антифриз, масло и т.д.

В качестве топлива могут быть использоваться газообразные и жидкие горючие вещества. Одним из многих преимуществ автоматизированного подогревателя ПБА в отличии других типа ПП и УПНГ является возможность работы на попутном нефтяном газе. Работа подогревателя нефти на попутном нефтяном газе позволяет решить проблему многих промыслов предприятий по ликвидации свободного нефтяного газа на собственные нужды.

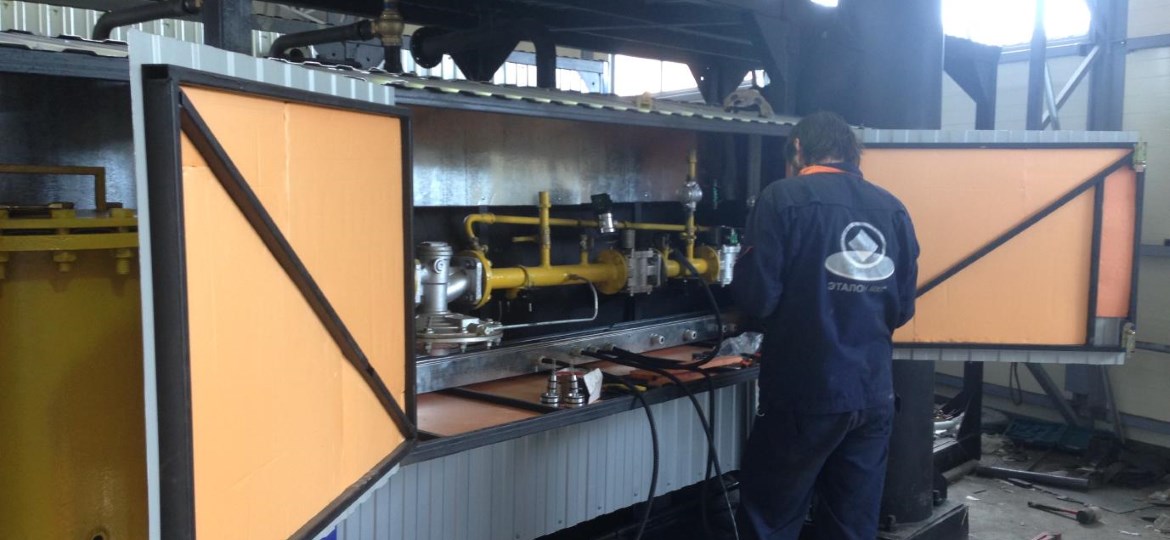

Для подготовки топлива в блок входит система топливоподачи, которая оснащена необходимыми подобранными под характеристики газа фильтрами, при необходимости снижения давления – регуляторами.

Система автоматики и безопасности построена на щите (блоке) управления печами и котлами АМК-1, который разработан нашей компанией на базе наших контроллеров и модулей ввода/вывода.

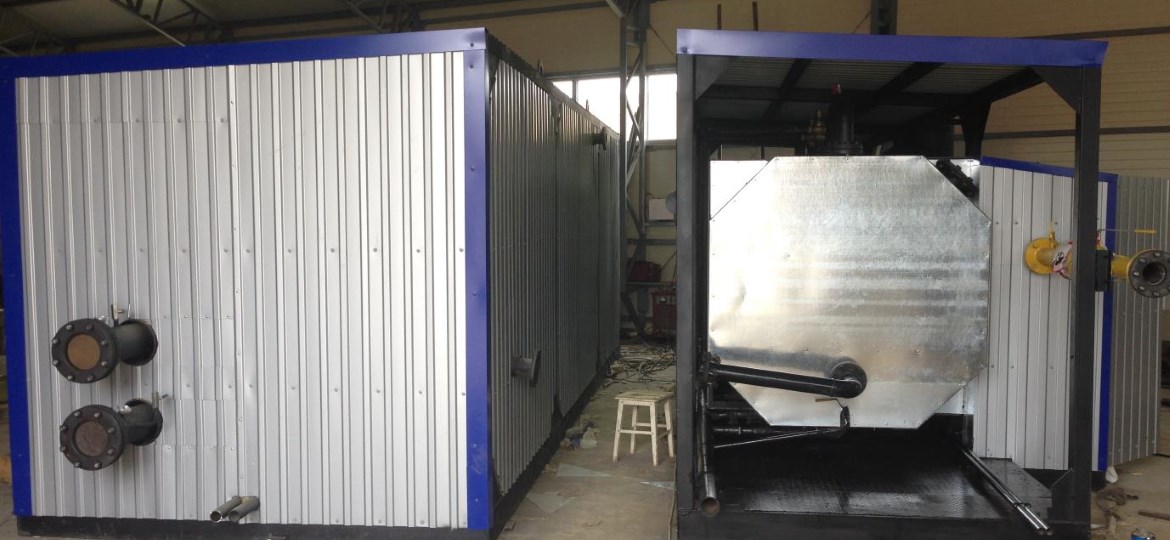

Кроме всего перечисленного, преимуществом нашей установки нагрева нефти и нефтяных эмульсий является блочное исполнение, что позволяет на основании опросных листов нам собрать полностью работающий подогреватель на своем производстве в России в Казани и готовый блок доставить на территорию заказчика и провести монтаж.

Заключение

Таким образом, можно сделать вывод, что выбор подогревателя нефти довольно сложная задача и зависит от многих факторов, при отсутствии места на площадке и отсутствия необходимости систем автоматизации и безопасности выбор падет на путевые подогреватели ПП, в случае если хочется получить полностью готовый автоматизированный блок, то на ПБА или другие марки.

Проконсультироваться какой подогреватель нефти вам купить ПП, УПН или ПБА вы можете у специалистов нашей компании. Они не навязывая собственную продукцию дадут Вам взвешенный ответ под ваши требования к установке.

А посмотреть или сделать заказ на подогреватель блочный автоматизированный типа ПБА вы можете здесь.
